頭付きスタッド
頭付きスタッド JIS B 1198（呼び名10～25）
頭付きスタッドは、建築･土木･橋梁の大型構造物等において、鉄骨梁とコンクリートを接合するシアコネクタとして広く使用されております。日本産業規格 JIS B 1198の認証を受けた製品となります。
松戸工場：JIS B 1198 認証工場 認証番号 JQ0508060
和泉工業：JIS B 1198 認証工場 認証番号 JQ0507127
適用分野
- 建築関係：梁、床板、柱脚
- 土木関係：梁、ケーソン、沈埋函 等
施工事例
原子力プラント施設向け埋込金物
梁上頭付きスタッド

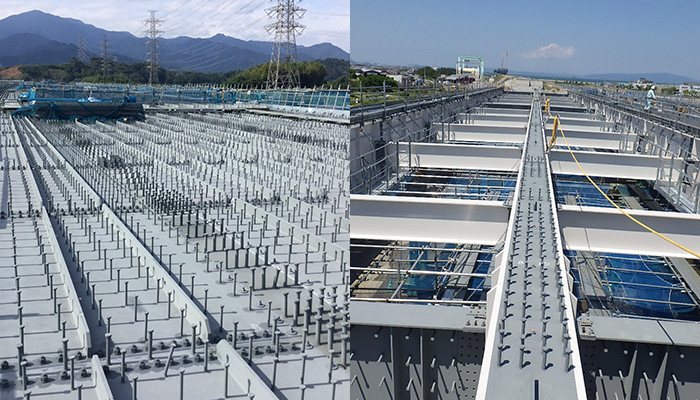

橋梁頭付きスタッド
製造工程図
機械的性質
| 降伏点（N/mm²） | 引張強さ（N/mm²） | 伸び（％） |
|---|---|---|
| 235以上 | 400～550 | 20以上 |
化学成分
| 化学成分 (%) | |||||
|---|---|---|---|---|---|
| C | Si | Mn | P | S | Al |
| 0.20以下 | 0.15～0.35※1 | 0.30～0.90 | 0.040以下 | 0.040以下 | ー ※1 |
| 0.10以下※2 | 0.02以上※2 | ||||
※1 シリコンキルド鋼 ※2 アルミキルド鋼
寸法
| 呼び名 | 10 | 13 | 16 | 19 | 22 | 25 | |
|---|---|---|---|---|---|---|---|
| 軸径（d） | 10 | 13 | 16 | 19 | 22 | 25 | |
| 頭部直径（D） | 19 | 25 | 29 | 32 | 35 | 41 | |
| 頭部厚（T） | 7 | 8 | 8 | 10 | 10 | 12 | |
| 溶け代（WA） | 3 | 4 | 4 | 5 | 5 | 7 | |
| 首下の丸み（r） | 1.5 | 1.5 | 2.5 | 2.5 | 3.0 | 3.0 | |
| 呼び長さ（L） | 最小 | 30 | 30 | 35 | 35 | 35 | 100 |
| 最大 | 150 | 520 | 720 | 720 | 720 | 700 | |
呼び長さは10mm単位で制作対応いたします。
JIS規格品以外(呼び名9.5,ステンレス製など)についてはご相談ください。
